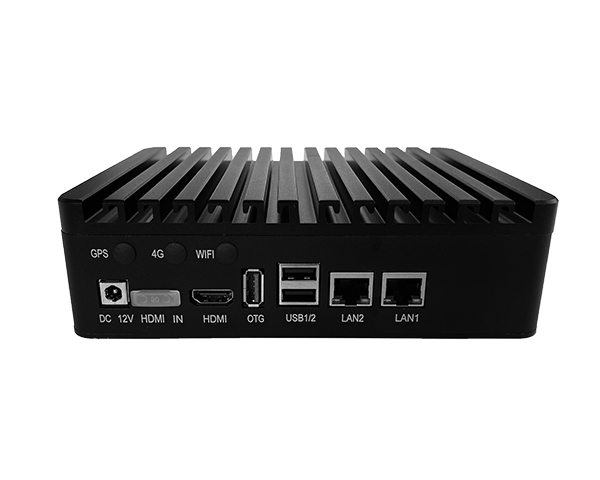

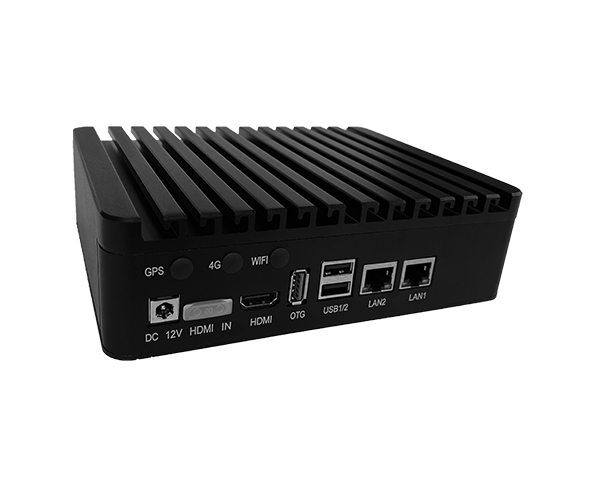

主控芯片 | Rockchip RK3399 (28纳米HKMG制程）芯片拥有超强的通用计算性能，其采用big.LITTLE大小核CPU架构，双核Cortex-A72+四核Cortex-A53，在整体性能、功耗方面具技术领先性；四核ARM高端GPU Mali-T860，集成更多带宽压缩技术，整体性能优异 |
处理器 | ARM®六核64位处理器，主频高达2.0GHz 基于big.LITTLE大小核架构，双核Cortex-A72(大核)+四核Cortex-A53(小核) |
图形处理器 | ARM® Mali-T860 MP4 四核GPU 支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 支持AFBC（帧缓冲压缩） |
视频处理器 | 支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps 1080P 多格式视频解码 (WMV, MPEG-1/2/4, VP8) 1080P 视频编码，支持H.264，VP8格式 视频后期处理器：反交错、去噪、边缘/细节/色彩优化 |
内存 | 2GB双通道64Bit DDR3-1333MHz （1GB/2GB/4GB可选配） |
存储器 | 8GB高速eMMC 5.1 （8GB/16GB/32GB/128GB可选配） |
硬件特性 | |
显示屏接口 | 视频输出接口： - 1 x HDMI 2.0 , 支持4K@60fps输出, 支持 HDCP 1.4/2.2 - 1 x HDMI-IN，支持1080P@60fps输入 显示屏接口（支持双屏同显、双屏异显）： - 1 x 双通道8位LVDS , 支持高达1920x1200（24位）@60pfs - 1 x eDP 1.3 ( 4 lanes with 10.8Gbps ) |
音频 | 1 x HDMI音频输出 1 x MIC音频输入 1 x 耳机接口，用于音频输出 1 x 双声道喇叭，（支持左右声道输出，内置双2Ω/5W功放） |
网络 | 2 x RJ45 双千兆网口 -WiFi 2.4GHz/5GHz双频（支持802.11a/b/g/n/ac协议、2x2 MIMO 技术） - Bluetooth 4.1（支持 BLE） 板载3G/4G LTE（Mini-PCIe接口）模块（选配）： - 支持WCDMA、EVDO、4G全网通 |
USB | 1 x USB3.0 6 x USB2.0 （板贴双层USB + 4个插针USB） |
串口 | 1 x RS485 4 x RS232 （可选 5个TTL电平） 1 x 调试串口，用于开发调试 |
摄像头 | 1 x DVP 摄像头(最大支持500w) 1 x MIPI |
系统看门狗 | 软件看门狗 |
其他接口 | 8 x GPIO （可选I2S功能） |
RTC | 内置RTC实时时钟（支持定时开关机） |
系统 | Android 7.1/Debian9 |
电源 | 输入电压12V，宽压设计，支持9-24V |
1、GPIO:(24PIN菲利克斯端子)，未标注管脚为空
gpio输出操作命令（GPIO接收和输出电压为3.3V，不能高于此电压使用）：
echo 135 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio135/direction 配置为输出状态
echo 1 > /sys/class/gpio/gpio135/value 控制第3PIN座子输出高（3.3V）
echo 0 > /sys/class/gpio/gpio2/value 控制第3PIN座子输出低（3.3V）
gpio输出操作命令（GPIO接收和输出电压为3.3V，不能高于此电压使用）：
echo 135 > /sys/class/gpio/export
echo in > /sys/class/gpio/gpio135/direction 配置为输出状态
cat /sys/class/gpio/gpio135/value 读取第3PIN座子输入高（3.3V），读到结果为1，输入为低（0V）读到结果为0.
GPIO系统编号 | 管脚 | GPIO系统编号 | |
GND | 1 | 2 | VCC_3V |
135 | 3 | 4 | 131 |
125 | 5 | 6 | 132 |
126 | 7 | 8 | 133 |
55 | 9 | 10 | 134 |
ACD_IN2 | 11 | 12 | ACD_IN2 |
GND | 13 | 14 | GND |
Recovery | 15 | 16 | GND |
SPK_RN | 17 | 18 | SPK_LN |
SPK_RP | 19 | 20 | SPK_LP |
UART3_RX | 21 | 22 | UART3_TX |
UART4_RX | 23 | 24 | UART4_TX |
2、COMDB调试串口使用方法，首先使用USB转232母头的调试串口连接线。
打开串口调试工具，找到正确的串口号，设置参数如下：
对应的串口节点如下：
串口丝印号 | 系统节点号 |
COM1 | /dev/ttyVIZ0 |
COM2 | /dev/ttyVIZ1 |
RS485 | /dev/ttyS4 |
TX3，RX3 | /dev/ttyVIZ2 |
TX4，RX4 | /dev/ttyVIZ3 |

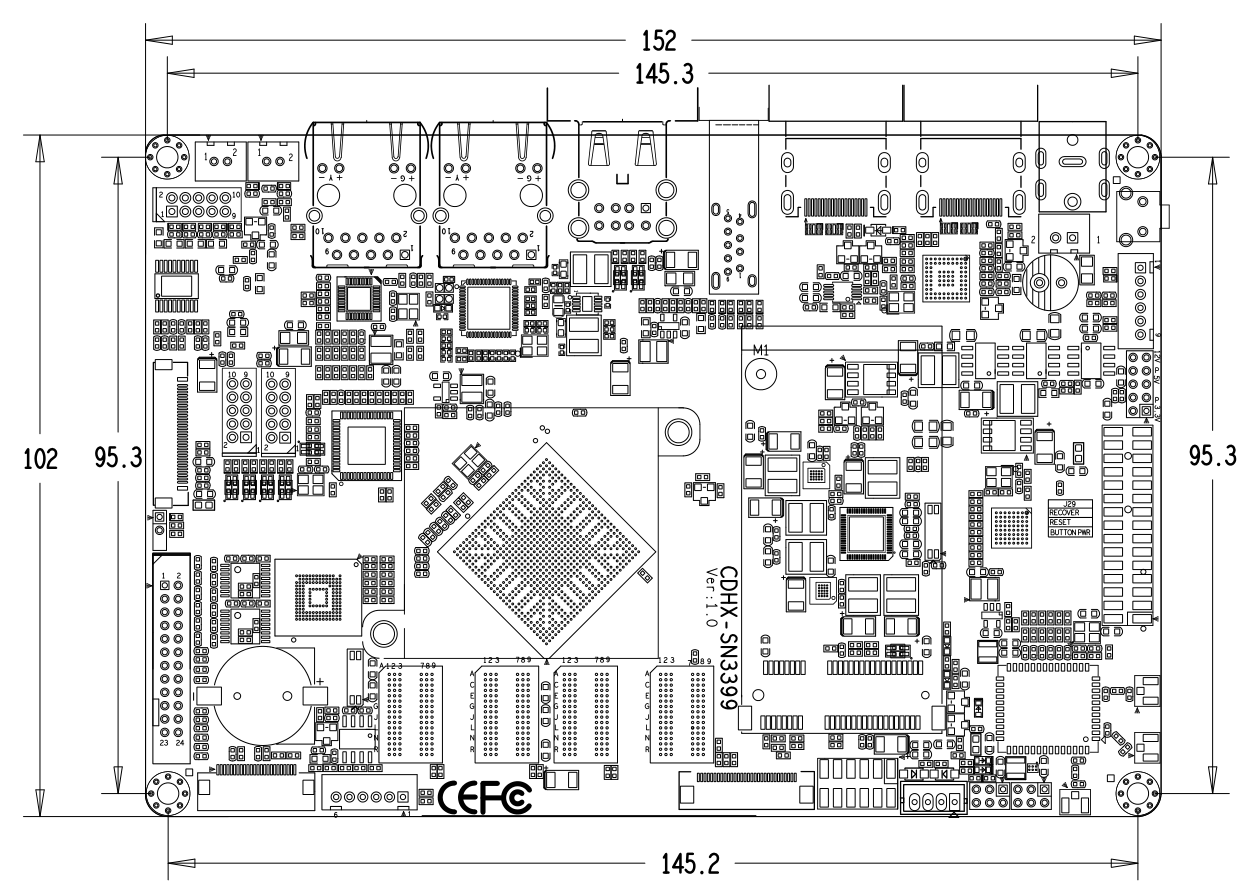

图三（正面丝印）
1. 保存环境：防静电，防潮，防积压
2. 输入电压：DC 12V
3. RTC钮扣电池：3.0V(锂）
4. 工作环境温度：0 ~ 60℃
5. 相对湿度：20% ~ 70%
6. 存储环境温度：-20~ 60℃
本份SPEC上有可能沒有完全反映PCBA所有最新的更改,以实际产品为准
|
