主要硬件指标 | |

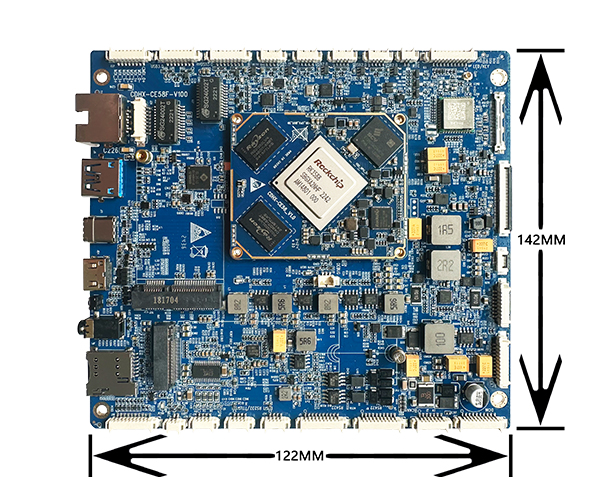

尺寸 | 146.8mm长*132.5mm宽 |
连接方式 | 板对板连接器 |
CPU | ROCKCHIP RK3588 八核A76+A55 |
NPU | 6 TOPS |
GPU | Mali G610 MP4 |
内存 | LPDDR4x 16G |
存储器 | EMMC 128G |
输入电压 | DC输入支持12V19V（60W），支持TYPEC快充协议 |
支持系统 | 安卓/麒麟/统信/Linux |
工作温度 | -10~+75度 |

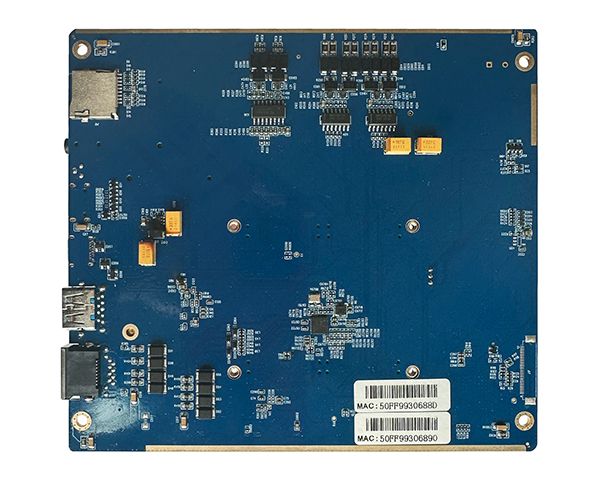

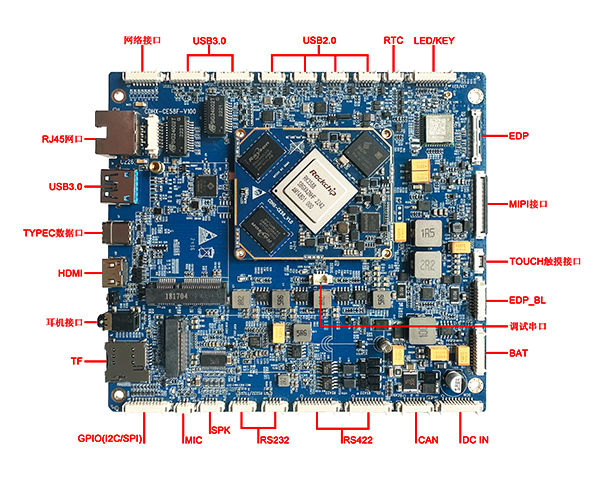

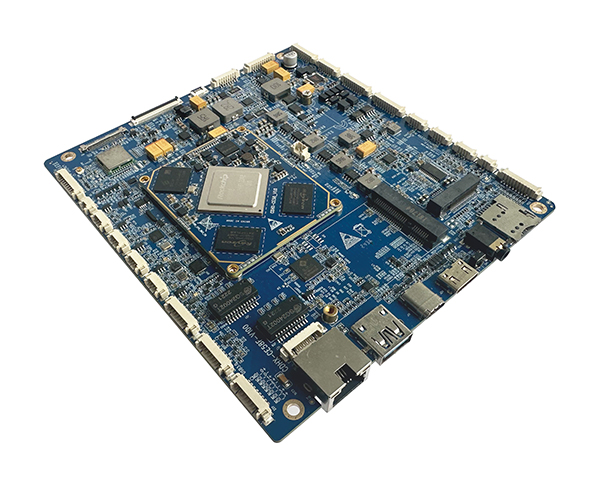

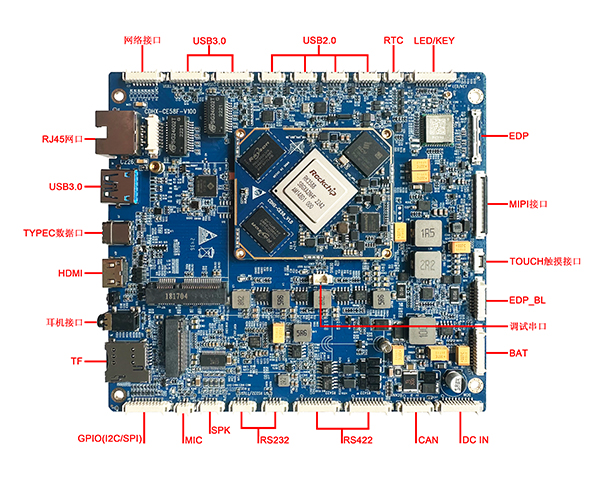

主板常用接口 | |
USB HOST | 7路USB口，包含一路USB3.0*3，USB2.0*4 |
TYPEC | 支持主从模式，快充协议 |
串口 | 4路串口，RS232*2(复用TTL)，RS422*2 |
CAN | 2路CAN总线 |
GPIO | 8路可用GPIO(复用I2C/SPI) |
HDMI输出 | 1路HDMI 输出，最高支持4K |
MIPI DSI 显示 | 支持1路MIPI DSI 显示屏 |
eDP 显示 | 1路EDP显示接口(支持4K EDP屏) |
触摸 | 支持I2C十点触控 |
语音输出 | 1路3.5MM耳机，二路喇叭输出 3W/8欧 |
语音输入 | 1路麦克风输入 |
以太网 | 支持二路千兆以太网，10M/100M/1000M自适应 |
WIFI | 支持WIFI 6 |
蓝牙 | 1路4.2G 蓝牙 |
电池 | 支持2串8.7V快充协议 |
RTC | 外挂RTC芯片 |
5G | 可内置5G模块 |
按键 | 可自定义按键2个，开关键，音量键，指示灯 |
存储 | 支持TF卡，M.2 SSD硬盘 |
RTC实时时钟 | 外置纽扣电池支持掉电时间保存 |
1、COMDB调试串口
使用方法，首先使用USB转232母头的调试串口连接线接入标准的console转接线。打开串口调试工具，找到正确的串口号，设置参数如下：
位号J34 - /dev/ttyS4
位号J7 - /dev/ttyS5
（节点：ttyS4、ttyS5）(232测试需短接)
窗口一：chmod 777 uart
./uart -p /dev/ttyS4 -r
窗口二：./uart -p /dev/ttyS5 -w（收发成功会出现hello world!字样），反之亦然；
3、RS422串口测试
位号J5 - /dev/ttyS8
位号J8 - /dev/ttyS7
（节点：ttyS4、ttyS5）(422测试需短接)
窗口一：chmod 777 uart
./uart -p /dev/ttyS7 -r
窗口二：./uart -p /dev/ttyS8 -w（收发成功会出现hello world!字样），反之亦然
4、can口测试
（需短接）
窗口1：ip link set can1 type can bitrate 500000
ip link set can1 up
candump can1（打开can1进行接收）
窗口2：ip link set can0 type can bitrate 500000
ip link set can0 up
cansend can0 1F334455#1122334455667788（通过can0发送）
1. 保存环境：防静电，防潮，防积压
2. 输入电压：DC 12V - 36V
3. RTC钮扣电池：3.0V(锂）
4. 工作环境温度：-20 - 60℃ ，SSD，空气流动
5. 相对湿度：10~95%@40°C ，无冷凝
6. 存储环境温度：-40°C~85°C
