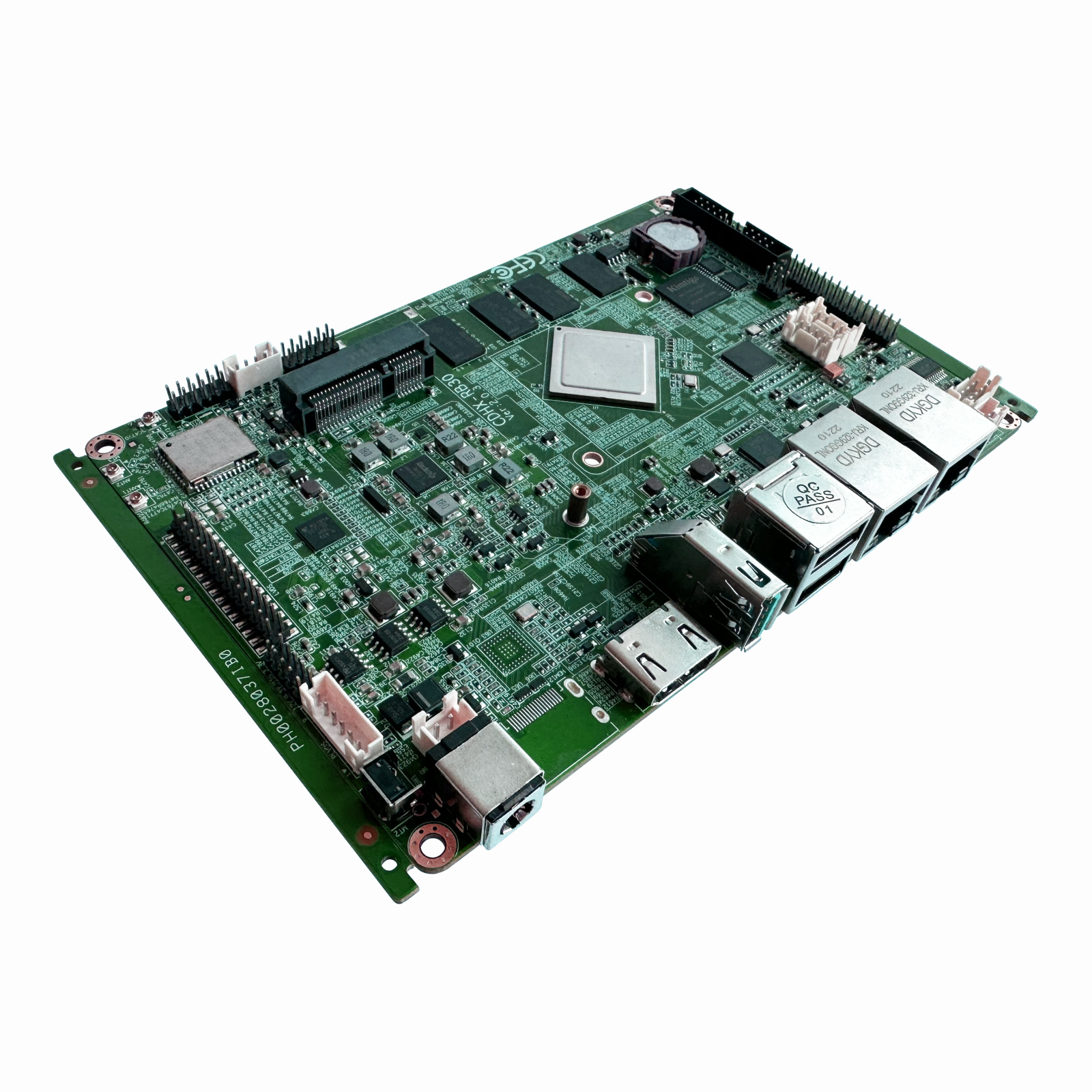

CDHX-RB30

产品详情

主板使用前请详细阅读使用说明书,再对主板进行操作,对于任何因安装、使用不当而导致的直接、间接、有意或无意的严重损坏及隐患概不负责。

为下列情况之一的产品,不实行免费保修:

 超过保修服务期;

 无有效购买单据;

 进液、受潮或发霉;

 由于购买后跌落、强烈震动或擅自改动、误操作等非产品质量原因引起的故障和损坏;

● 因为不可抗力造成损坏。



订购产品前,请详细了解产品性能是否符合您的需求,避免造成双方不必要的麻烦。

本公司保留修改说明书的权利,将不做通知。


主板使用建议

产品使用前,务必仔细阅读产品说明书。

没有使用的板卡,尽量保存在防静电保护袋中。

在从包装袋中拿板卡前,应将手先置于接地金属物体上一会儿,以释放身体及手中的静电。

在拿板卡时,并且应该养成只触及其边缘部分的习惯。

主板与电源连接时,请确认电源电压。

为避免人体被电击或产品被损坏,在每次对主板、板卡进行拔插或重新配置时,须先关闭交流电源或将交流电源线从电源插座中拔掉。

在对板卡进行搬动前,请先断掉电源。

连接或拔除任何设备前,请先断掉电源。

为避免频繁开关机对产品造成不必要的损伤,关机后,应至少等待片刻后再开机。

设备在使用过程中出现异常情况,请找专业人员处理。

该产品可能会造成无线电干扰。可能需要用户对其干扰采取切实可行的措施。




目录

目录

一、 产品概述

二、 硬件特征

三、 接口描述(实物图)

四、 接口定义

五、 丝印图

六、 运输、存储、使用条件



一、 产品概述

主控芯片

Rockchip RK3399 (28纳米HKMG制程)芯片拥有超强的通用计算性能,其采用big.LITTLE大小核CPU架构,双核Cortex-A72+四核Cortex-A53,在整体性能、功耗方面具技术领先性;四核ARM高端GPU Mali-T860,集成更多带宽压缩技术,整体性能优异

处理器

ARM®六核64位处理器,主频高达2.0GHz
基于big.LITTLE大小核架构,双核Cortex-A72(大核)+四核Cortex-A53(小核)

图形处理器

ARM® Mali-T860 MP4 四核GPU
支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11
支持AFBC(帧缓冲压缩)

视频处理器

支持4K VP9 and 4K 10bits H265/H264 视频解码,高达60fps
1080P 多格式视频解码 (WMV, MPEG-1/2/4, VP8)
1080P 视频编码,支持H.264VP8格式
视频后期处理器:反交错、去噪、边缘/细节/色彩优化

内存

2GB双通道64Bit DDR3-1333MHz 1GB/2GB/4GB可选配)

存储器

8GB高速eMMC 5.1 8GB/16GB/32GB/128GB可选配)




二、 硬件特征

硬件特性

显示屏接口

视频输出接口:
- 1 x HDMI 2.0 , 支持4K@60fps输出, 支持 HDCP 1.4/2.2
- 1 x HDMI-IN,支持1080P@60fps输入
显示屏接口(支持双屏同显、双屏异显):
- 1 x 双通道8位LVDS , 支持高达1920x1200(24位)@60pfs
- 1 x eDP 1.3 ( 4 lanes with 10.8Gbps )

音频

1 x HDMI音频输出
1 x MIC音频输入
1 x 耳机接口,用于音频输出
1 x 双声道喇叭,(支持左右声道输出,内置双2Ω/5W功放)

网络

2 x RJ45 双千兆网口
-WiFi 2.4GHz/5GHz双频(支持802.11a/b/g/n/ac协议、2x2 MIMO 技术)
- Bluetooth 4.1(支持 BLE)
板载3G/4G LTE(Mini-PCIe接口)模块(选配):
- 支持WCDMA、EVDO、4G全网通

USB

1 x USB3.0
6 x USB2.0 (板贴双层USB + 4个插针USB)

串口

1 x RS485
4 x RS232 (可选 5个TTL电平)
1 x 调试串口,用于开发调试

摄像头

1 x DVP 摄像头(最大支持500w)
1 x MIPI

系统看门狗

软件看门狗

其他接口

8 x GPIO (可选I2S功能)

RTC

内置RTC实时时钟(支持定时开关机)

系统

Android 7.1/Debian9

电源

输入电压12V,宽压设计,支持9-24V

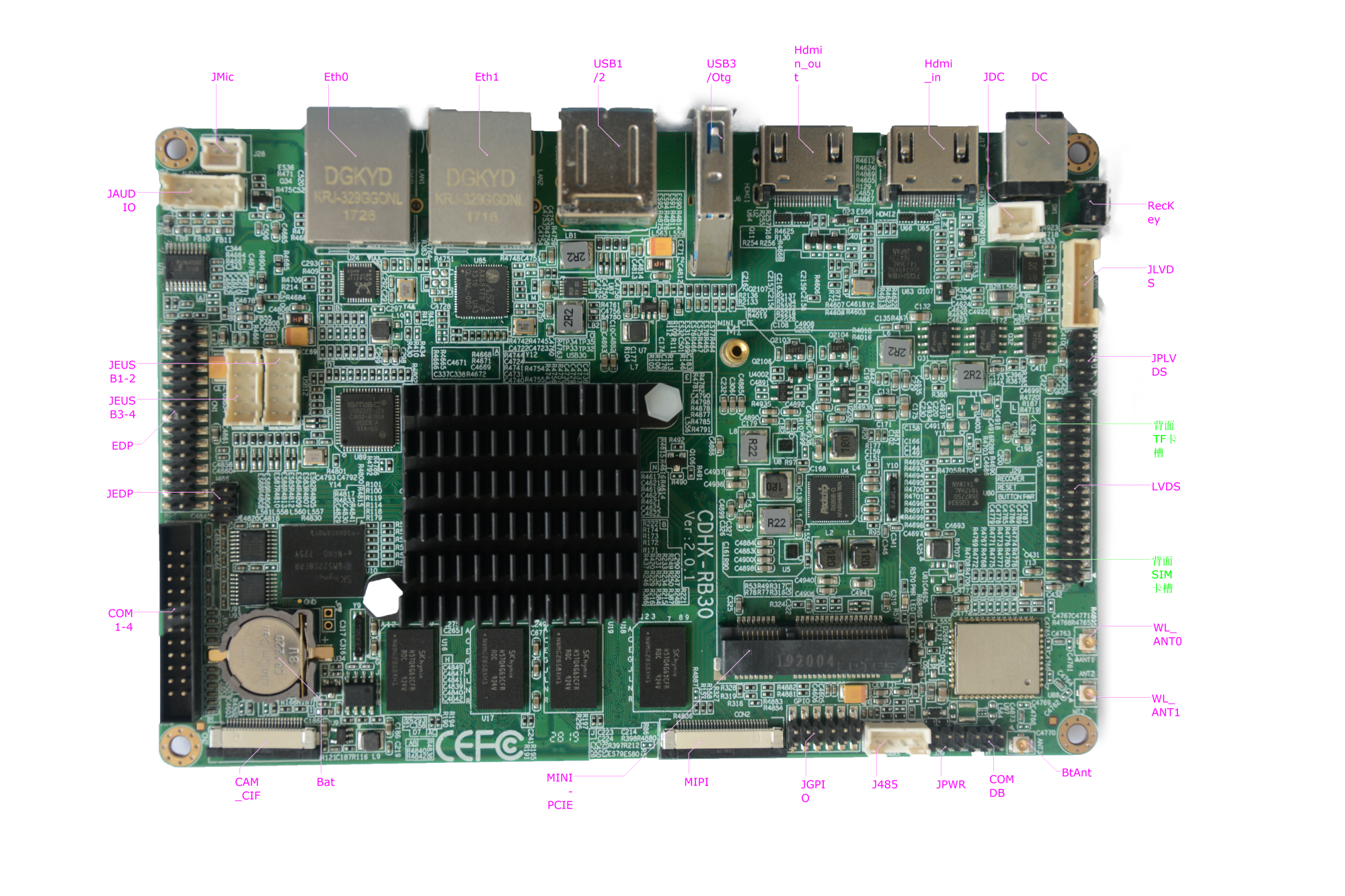

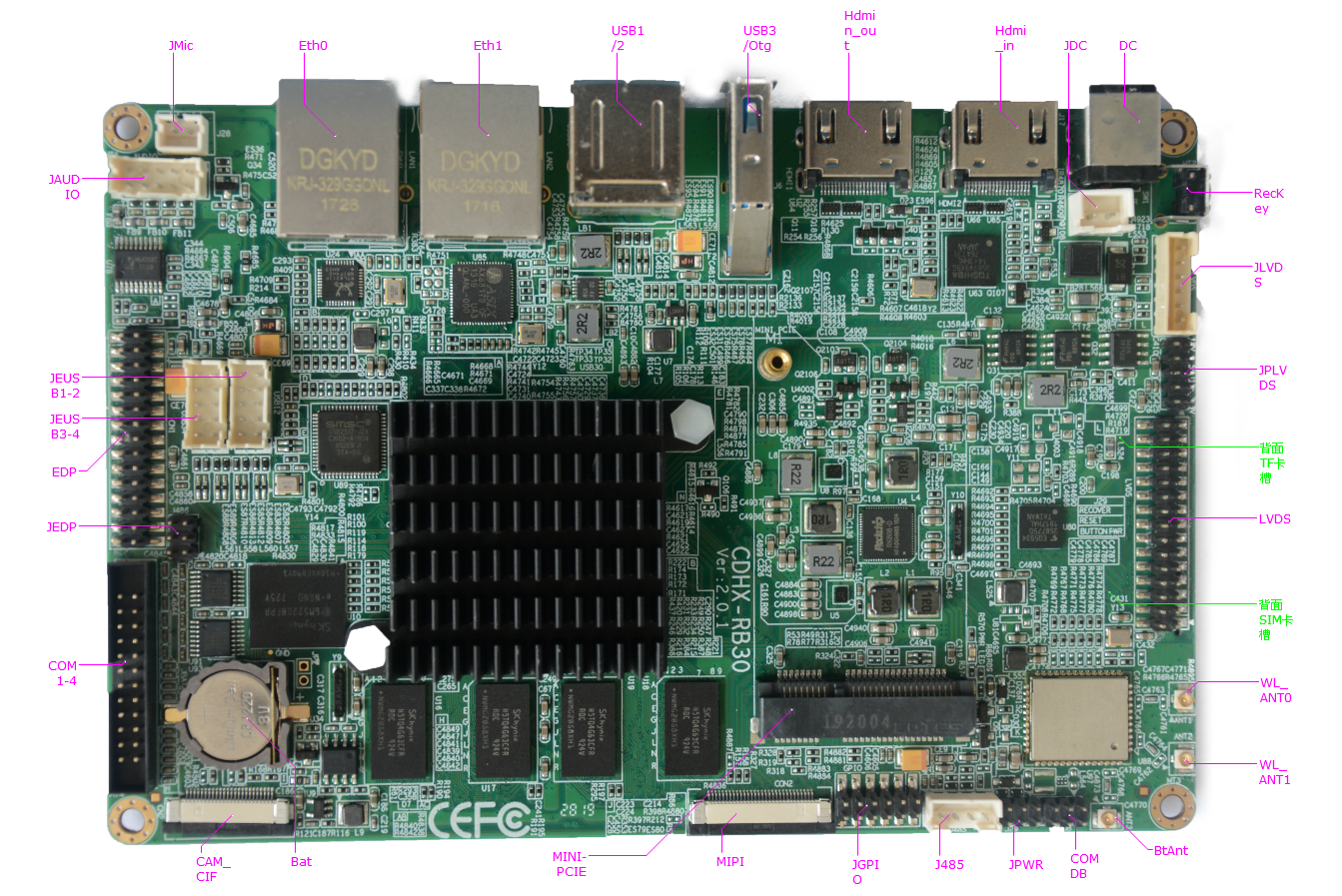

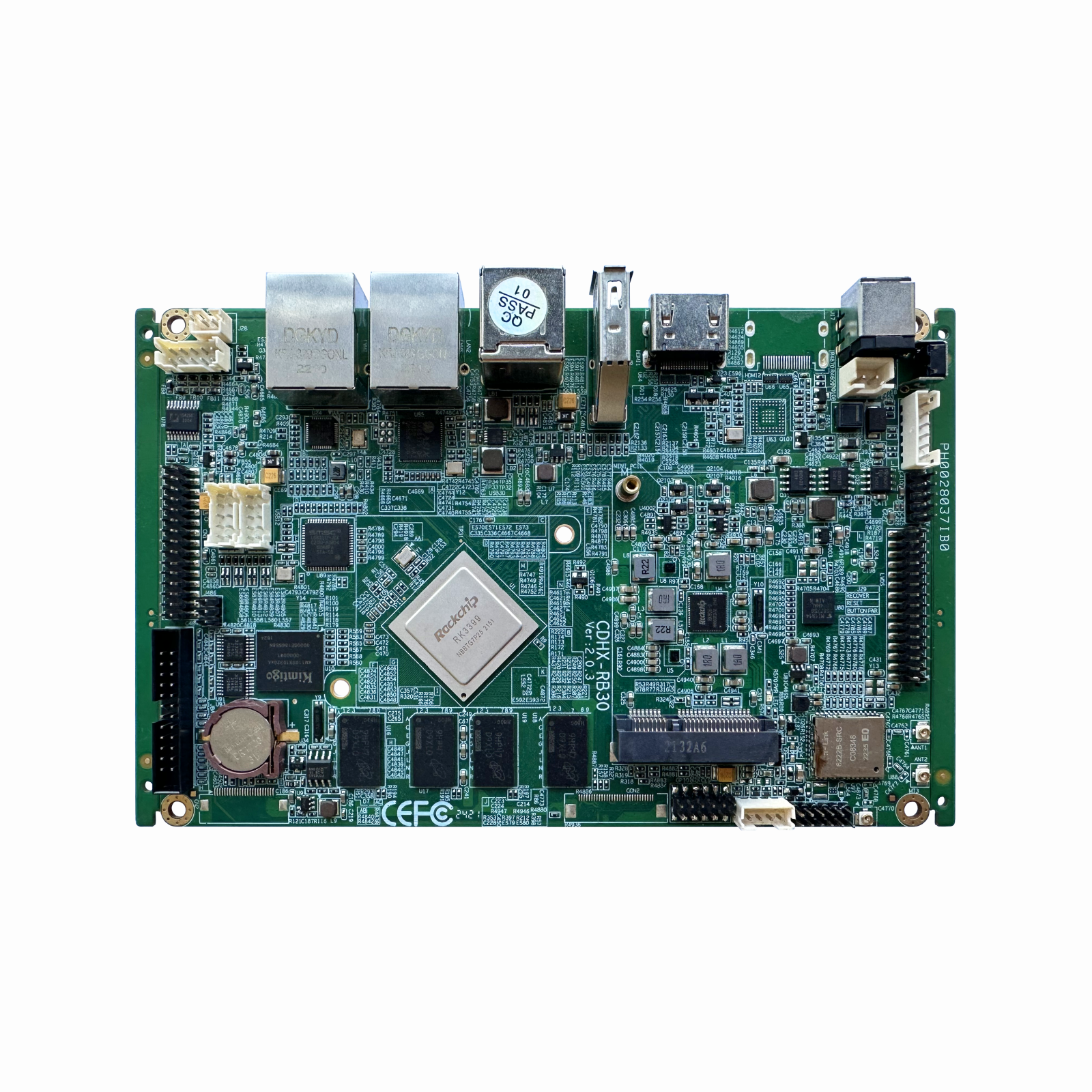

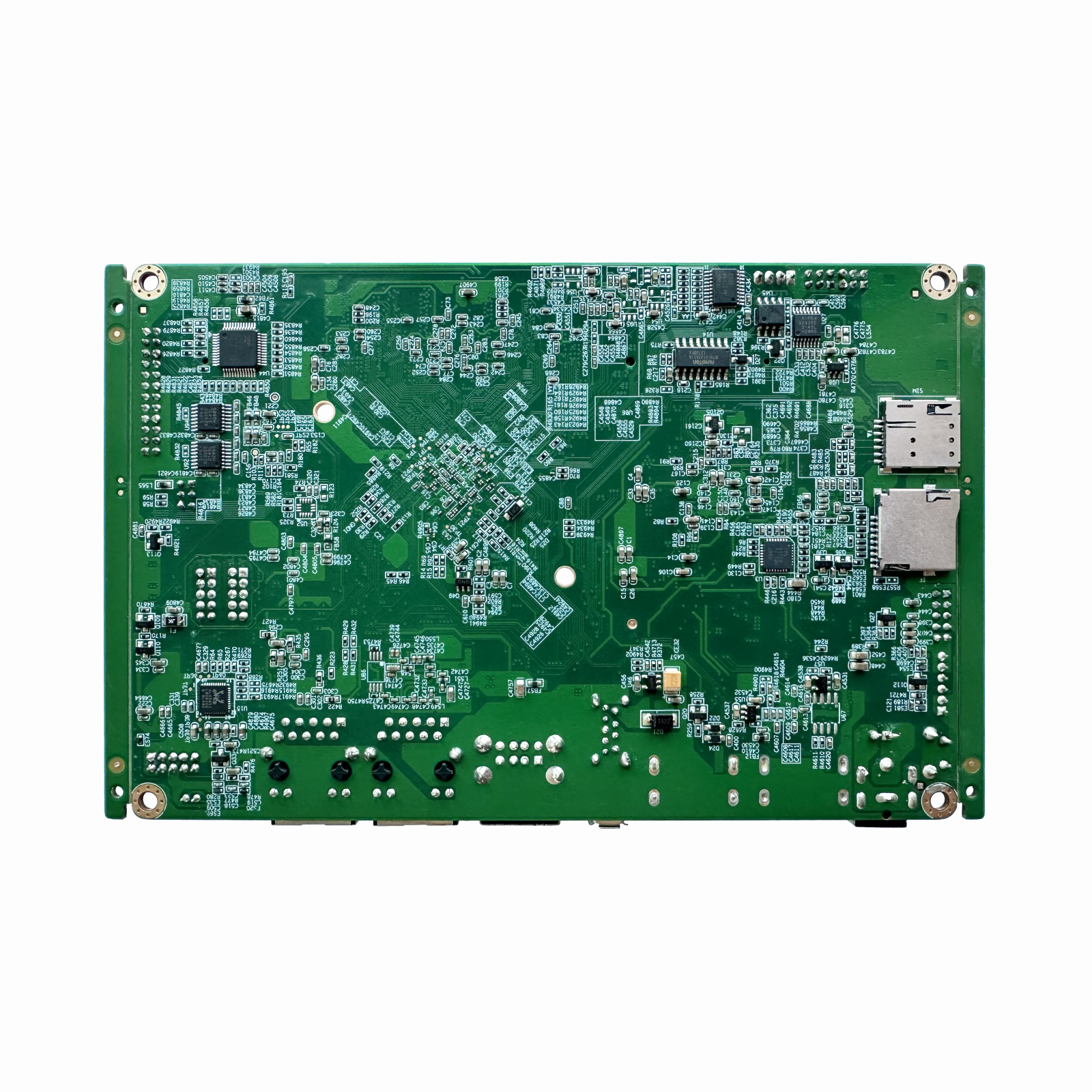

三、 接口描述(实物图)
















四、 接口定义

描述:下图黑色箭头指向为引脚功能第一pin位置

引脚功能详细描叙

RecKey:

全称Recovery 按键,系统烧录需要按此件进入Loader 模式



COMDB:(6PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

COM2_RXD

1

2

NC

COM2_RXD

3

4

NC

GND

5

6

GND



JPWR:(6PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

Recovery Key

1

2

GND

Reset Key

3

4

GND

Power_on

5

6

GND



JGPIO:(12PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

VCC3V3

1

2

GND

GPIO4_A3

3

4

GPIO4_A7

GPIO4_A4

5

6

GPIO3_D5

GPIO4_A5

7

8

GPIO3_D6

GPIO4_A6

9

10

GPIO1_C7

ADC_IN2

11

12

ADC_IN3



JLVDS:(6PIN/2.0MM),未标注管脚为空



管脚

信号描述



1

GND


2

GND

3

LVDS_PWM

4

LCD_BLEN

5

12VDC_OUT

6

12VDC_OUT



JPLVDS:(10PIN/2.0MM),未标注管脚为空



管脚

信号描述


1

VCC3

JPLVDS(1-3/2-4): LVDS_VPANEL=3.3V





JPLVDS(3-5/4-6): LVDS_VPANEL=5V





JPLVDS(7-9/8-10): LVDS_VPANEL=12V

2

VCC3

3

LVDS_VDD

4

LVDS_VDD

5

VCC5

6

VCC5

7

LVDS_VDD

8

LVDS_VDD

9

12VDC_OUT

10

12VDC_OUT



LVDS:(30PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

LVDS_VDD

1

2

LVDS_VDD

LVDS_VDD

3

4

NC

GND

5

6

GND

LVDS_TX0_N

7

8

LVDS_TX0_P

LVDS_TX1_N

9

10

LVDS_TX1_P

LVDS_TX2_N

11

12

LVDS_TX2_P

GND

13

14

GND

LVDS_CLK1_N

15

16

LVDS_CLK1_P

LVDS_TX3_N

17

18

LVDS_TX3_P

LVDS_TX4_N

19

20

LVDS_TX4_P

LVDS_TX5_N

21

22

LVDS_TX5_P

LVDS_TX6_N

23

24

LVDS_TX6_P

GND

25

26

GND

LVDS1_CLK2_N

27

28

LVDS1_CLK2_P

LVDS1_TX7_N

29

30

LVDS1_TX7_P



J485:(4PIN/2.0MM),未标注管脚为空


管脚

信号描述



1

GND


2

RS485A

3

RS485B

4

VCC3



COM1-4:(12PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

GND

1

2

GND

COM1_RX

3

4

COM1_RTS

COM1_TX

5

6

COM1_CTS

GND

7

8

GND

COM2_RX

9

10

COM2_RTS

COM2_TX

11

12

COM2_CTS

GND

13

14

GND

COM3_RX

15

16

COM3_RTS

COM3_TX

17

18

COM3_CTS

GND

19

20

GND

COM4_RX

21

22

COM4_RTS

COM4_TX

23

24

COM4_CTS



JEDP:(6PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

12V

1

2

12V

VCC_EDP

3

4

VCC_EDP

5V

5

6

5V



EDP:(30PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

VCC3

1

2

VCC3

GND

3

4

GND

EDP_TX0N

5

6

EDP_TX0P

EDP_TX2N

7

8

EDP_TX0P

EDP_TX2N

9

10

EDP_TX0P

EDP_TX3N

11

12

EDP_TX0P

GND

13

14

GND

EDP_AUXN

15

16

EDP_AUXP

GND

17

18

GND

VCC_EDP

19

20

VCC_EDP

GPIO4_D5_3V

21

22

BL_EDP_EN

GPIO1_C1_3V

23

24

BL_EDP_RST

I2C4_SDA_TOUCH

25

26

LCD_BL_PWM0

I2C4_SCL_TOUCH

27

28

LCD_EDP_EN

GND

29

30

GND



JEUSB1-2:(10PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

5V

1

2

GND

USB-

3

4

GND

USB+

5

6

USB+

GND

7

8

USB-

GND

9

10

5V



JUSB3-4:(10PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

5V

1

2

GND

USB-

3

4

GND

USB+

5

6

USB+

GND

7

8

USB-

GND

9

10

5V



JAUDIO:(10PIN/2.0MM),未标注管脚为空



信号名称

管脚

信号名称

GND

1

2

GND

OUTPL

3

4

HP_DET

OUTNL

5

6

GND

OUTNR

7

8

HeadPh_R

OUTPR

9

10

HeadPh_L



JDC:(2PIN/2.0MM),未标注管脚为空





信号名称

管脚

信号名称

输入+

1

2

输入-(GND)



五、 丝印图

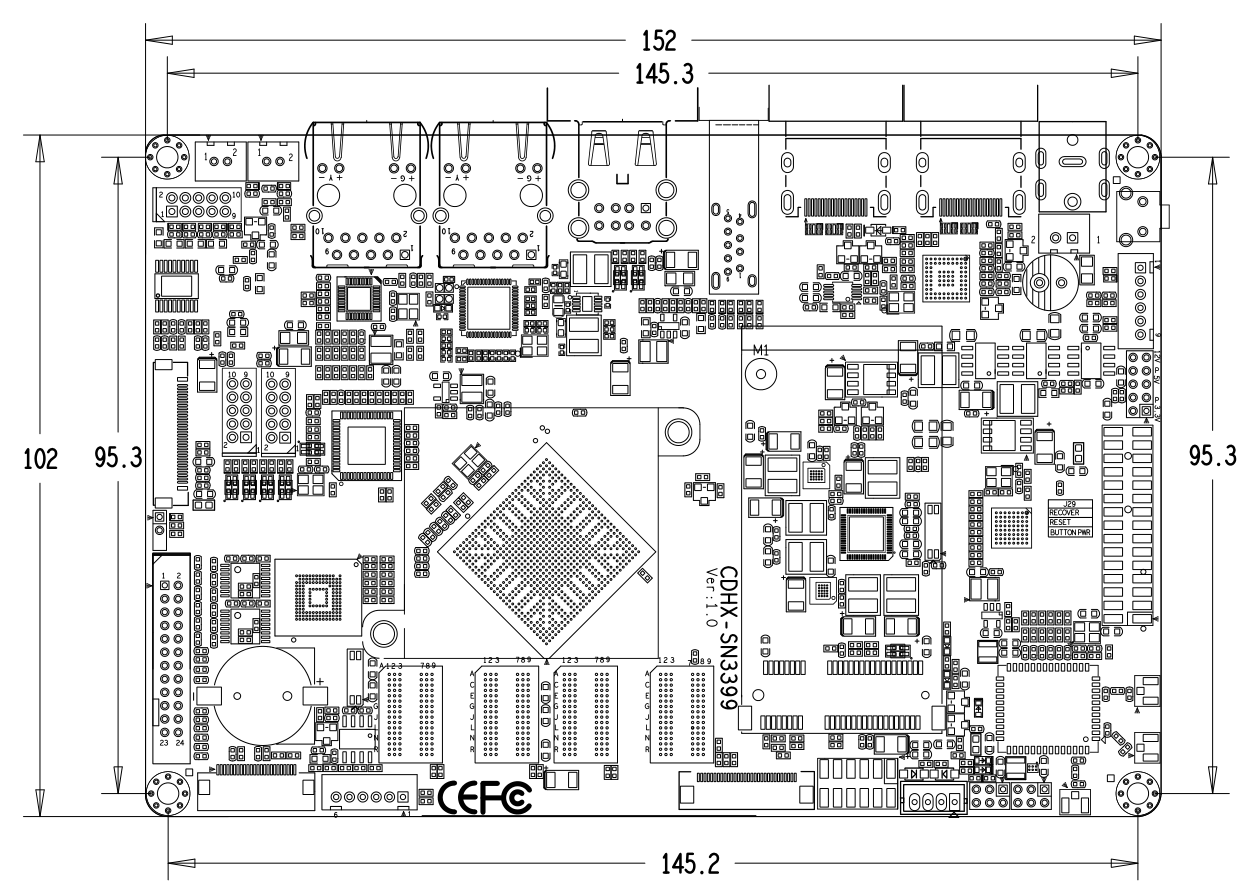

图片2.png图三(正面丝印)








六、 运输、存储、使用条件

1. 保存环境:防静电,防潮,防积压

2.  输入电压:DC 12V

3. RTC钮扣电池:3.0V(锂)

4. 工作环境温度:0 ~ 60

5. 相对湿度:20% ~ 70%

6. 存储环境温度:-20~ 60





本份SPEC上有可能沒有完全反映PCBA所有最新的更改,以实际产品为准
